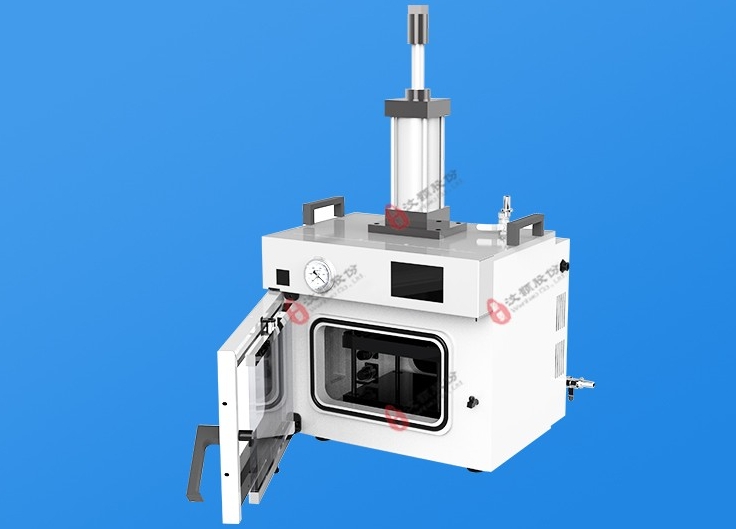

真空熱壓鍵合機是一種專門用于制作微流控芯片的設備，其工作原理主要是通過外部壓力使工件表面緊密結合，依靠氫鍵形成初步鍵合。在鍵合過程中，當鍵合壓力和鍵合恒溫時間一定時，隨著鍵合溫度的升高，離子和空穴在交界面上的擴散逐漸加劇。經過一定時間的晶格調整和重構，最終形成一個穩定的結構。這種鍵合方式能夠確保微流控芯片的微通道、微儲液池、微孔等微結構形成密封的微流路，從而適用于微流控分析。蘇州汶顥有多種真空熱壓鍵合設備，適用于硅片、PMMA、PDMS、玻璃、石英等多種常見微流控芯片基材的熱壓鍵合要求，還可滿足真空環境下的中低溫退火；其中高低溫鍵合和中低溫退火過沉重的溫度也是可以靈活設置和編程；鍵合壓力砸死量程內也是可以隨意編輯設置和控制的。那么真空熱壓鍵合設備制作微流控芯片的具體步驟是什么呢？

準備工作

首先，需要準備好待鍵合的微流控芯片基片和蓋片。確保芯片表面干凈無污染，并且在鍵合前進行適當?shù)念A(yù)處理，如清潔和活化處理，以增強鍵合效果。

設備設置

將真空熱壓鍵合機的溫度、壓力和時間參數設置為適合所用材料的鍵合條件。例如，對于PMMA、PC、PP、COP、COC等硬質塑料芯片，需要根據材料特性設定相應的溫度、壓力和時間參數。

裝載芯片

將準備好的微流控芯片基片和蓋片放置在鍵合機的工作平臺上，確保它們的位置準確無誤。然后關閉鍵合機的艙門，確保密封良好。

鍵合過程

啟動鍵合機，開始加熱和加壓過程。鍵合機會按照預設的程序逐步升溫至設定溫度，并在此溫度下保持一定的時間。同時，通過氣缸施加壓力，使基片和蓋片緊密貼合。在整個過程中，鍵合機會持續監控溫度和壓力，確保鍵合條件的準確性。

冷卻和卸載

鍵合完成后，鍵合機會自動進入冷卻階段。通常采用風冷或水冷的方式，迅速降低芯片溫度，防止因熱脹冷縮造成鍵合質量下降。冷卻后，打開艙門，小心取出鍵合好的微流控芯片。

質量檢查

對鍵合后的微流控芯片進行質量檢查，確保所有微通道和微結構完好無損，并且密封性良好?？梢酝ㄟ^光學顯微鏡或其他檢測手段進行檢查。

以上是真空熱壓鍵合機是一般使用步驟，但是在鍵合設備的使用中也還是要注意一下事項的：

在鍵合過程中，要確保芯片的平整度和對準精度，避免因翹曲或不對準導致鍵合失敗。

控制好鍵合溫度和時間，過高或過低的溫度都會影響鍵合質量。

在鍵合前后，要注意芯片的清潔和保護，避免污染物進入微通道。
